發布時間:2018-08-10 來源:元祿光電
陶瓷是一種高熔點、高硬度、高耐磨性、耐氧化的功能材料,特點是硬度高、剛度高、強度高、無塑性、熱穩定性高、化學穩定性高等,同時也是良好的絕緣體,常常用于軍工、航空航天、高端PCB等領域中。
在軍工、航空航天、3C行業中應用的陶瓷主要為氧化物陶瓷、碳化物陶瓷、金屬陶瓷、氮化物陶瓷等,具有特殊的力學、光、聲、電、磁、熱等特性。
陶瓷材料的功能特點和性能特點,在加工過程中的要求精度高、加工效果好、速度快,使得加工難度提升。傳統的加工方式主要是通過CNC機械加工,速度較慢,精度低,這種方式已經越來越不適合在精密度要求更高的條件下使用。在這樣的前提條件下,激光切割技術的不斷突破在陶瓷切割、劃片、鉆孔中的應用逐漸取得話語權。
陶瓷激光切割的優勢
陶瓷激光切割的優點在于非接觸加工方式,不會產生應力,激光光斑小,這就意味著切割的精度高。對比CNC加工模式,加工過程中與材料有接觸,要保證精度就會要降低加工速度,這也是激光切割加工模式的精度和效率高的體現,機械版的沒有對比就沒有傷害。
陶瓷激光切割的劣勢
激光切割加工的劣勢相比較而言也非常明顯,一般來說常規的電子陶瓷材料的厚度普遍在3mm以下,這也是大部分激光切割加工陶瓷材料的極限,并不是說激光加工不能切割更厚的厚度,而是加工過程中的速度不如CNC加工,加工的效果也不如CNC,邊緣會有發黑現象。尤其是氧化鋯陶瓷切割過程中超過3mm局部會有崩邊,切割發黑嚴重。
陶瓷激光切割機的種類
目前的激光切割市場上能夠切割陶瓷的設備有紫外激光切割機、可調脈寬紅外激光切割機、皮秒激光切割機和CO2激光切割機,以元祿光電為例,主要采用進口紫外激光切割機、皮秒激光切割機和QCW紅外激光切割機加工陶瓷,兩種設備分別對應不同材料和厚度的陶瓷加工件。
1.紫外激光切割陶瓷
采用AOC或者SP進口激光器,功率8-20W可選切割陶瓷,主要針對1mm以下陶瓷材料的加工,特別適合于軟陶瓷加工,如氯化鈉陶瓷切割、氯化鎂陶瓷切割,這種軟陶瓷材料可根據功率的不同切割6mm以下陶瓷材料。而對于氧化鋁、氮化鋁、碳化鋁等材料而言,紫外激光切割設備只適合于1mm以下切割,超過一定厚度速度較慢。
另外,紫外激光切割機在切割較厚陶瓷或者鉆孔過程中會有一定的錐度,且對于氧化鋯和氧化鈹材料而言,會有一定程度的發黑。

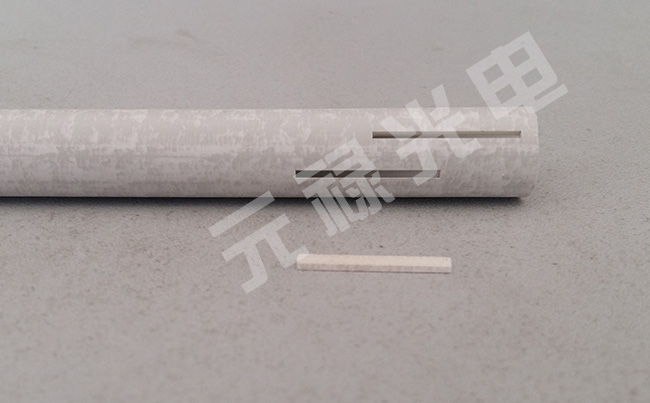

氯化鈉軟陶瓷紫外激光切割樣例
2.QCW陶瓷激光切割機
QCW陶瓷激光切割機根據激光器的分類可分為單模激光器和多模激光器,根據切割的需求配置,一般來說單模激光器的切割效果更好,但是也更貴。
QCW陶瓷激光切割機的主要切割厚度為3mm以下材料,適用于氧化鋁、氮化鋁、氧化鋯、氧化玻、氮化硅、碳化硅、氧化硼、氮化硼等陶瓷材料切割,同時也可以加工硅片、不銹鋼、鋁、銅、鈦、合金、碳鋼等材料。

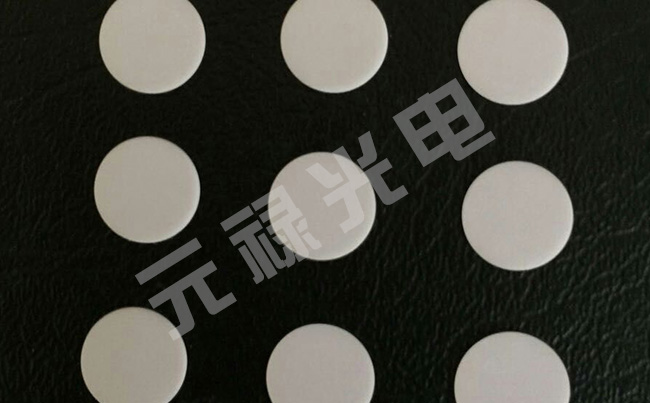

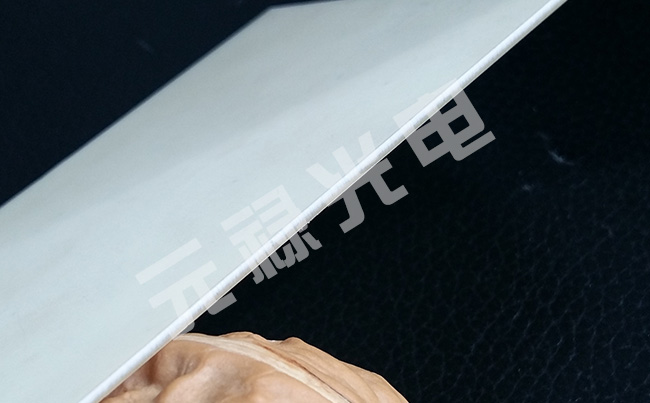

1.2mm氧化鋁陶瓷激光切割

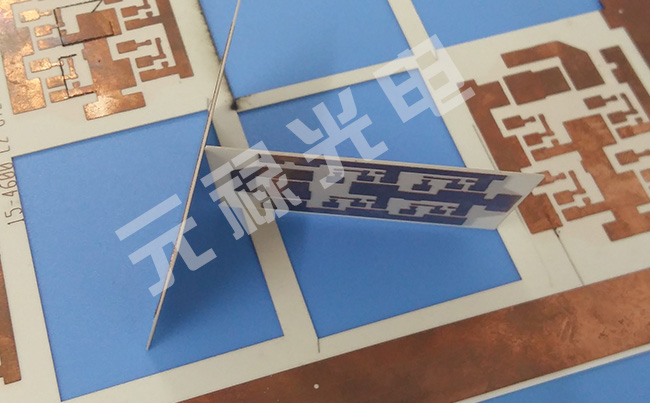

0.6mm陶瓷PCB激光切割

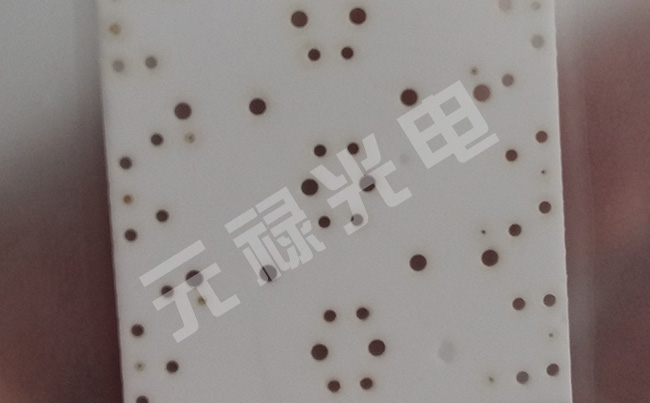

陶瓷激光鉆孔

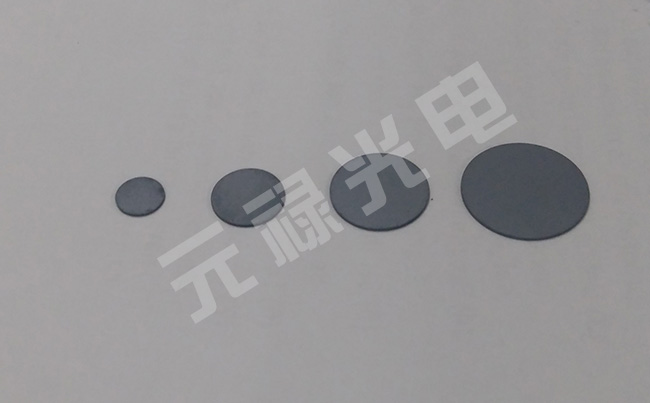

硅片激光切割
3.皮秒激光切割陶瓷
皮秒切割陶瓷材料的優勢在于脈寬段,在1ps的單位時間內的瞬間功率大,可以穿透材料表面形成切割,由于時間短,對材料的接觸能量影響非常小,也就意味著切割質量好,相比較于目前市場上的其他光源,切割質量最為理想,且切割速度更快,缺點在于他的價格昂貴,基本上只能采用進口激光器。
1.7mm氧化鋯陶瓷皮秒激光切割
陶瓷材料的功能特性決定了他的使用優勢和范圍,隨著技術的不斷發展,陶瓷材料應用也越來越廣泛,價格也越來越便宜,不管是原材料制作還是加工的技術更加成熟,今后的發展也會是一種主流方向,而其中陶瓷激光切割機扮演的角色不可或缺。
