窄脈寬紅外納秒激光刻蝕機，適用于FTO、ITO、氧化鋅鍍層玻璃、薄膜激光刻蝕。設備標準尺寸600*600mm、600*1200mm，可以滿足10*10mm到300*300mm內的加工需求。
客戶服務熱線
13429899098郵 箱：info@whlasers.com
傳 真：027-63496399

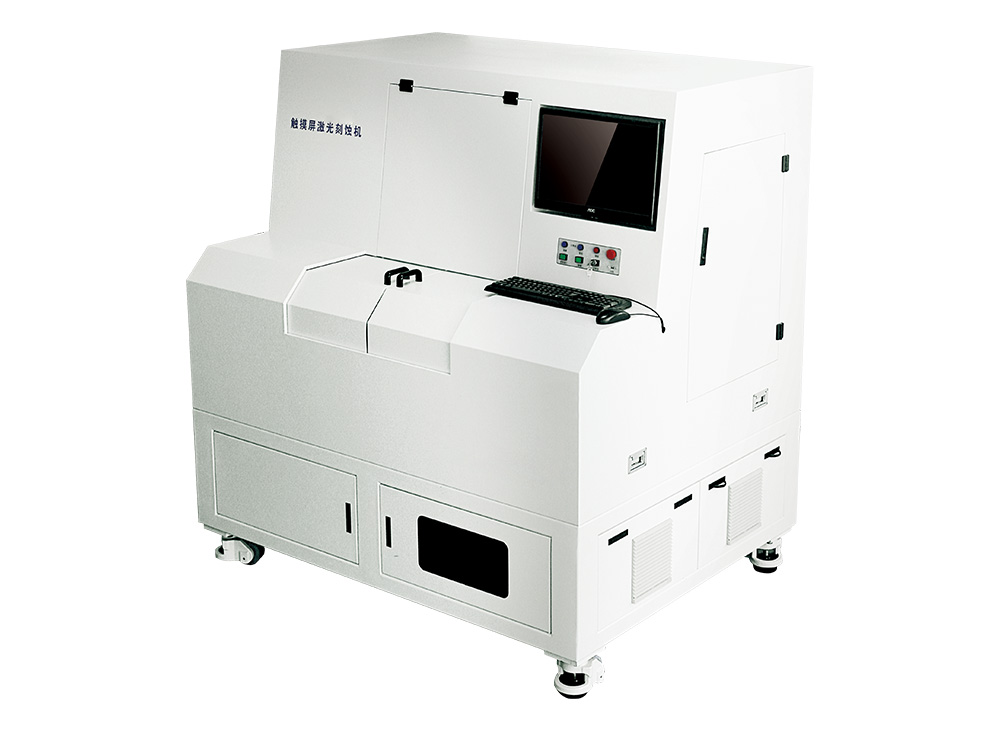

采用窄脈寬紅外納秒激光器，適用于FTO、ITO、氧化鋅鍍層玻璃、薄膜激光刻蝕。設備標準尺寸600*600mm、600*1200mm（同時預留出小面積300*300mm內的小幅面加工需求）。可以滿足10*10mm到300*300mm內的加工需求。
設備簡介
設備采用固體激光器，激光波長1064nm，適合對導電玻璃、薄膜進行精細激光刻蝕；采用自主研發的控制軟件、直接導入CAD 數據進行激光刻蝕，操作簡單，方便快捷；采用通過軟件實時調節振鏡與直線電機、電動升降工作臺的設計，加上真空吸附托盤裝置，能有效地解決激光刻蝕加工運行中的平穩性；采用獨特除塵系統設計，能保證玻璃、薄膜與工作平面的清潔。
設備集數控技術、激光技術、軟件技術等光機電高技術于一體，具有高靈活性、高精度、高速度等先進制造技術的特征。可大范圍內進行各種圖案，各種尺寸的精密、高速刻蝕，并且能夠保證很高的產能，是一個可靠、穩定和具有高性能價格比的產品。
適用材料
玻璃、PET基底上薄膜激光刻蝕，觸摸屏、光伏太陽能電池、電至色玻璃、其它顯示屏。可用于導電銀漿、ITO、FTO、氧化鋅、氧化鋯、氧化鈦、碳粉、金、銀等導電金屬、氧化物材料處理（只能針對單層材料激光刻蝕）。
整體說明
主要構成：激光器、光路系統、工作臺、控制系統、 定位系統、 抽塵系統、 真吸附空系統等。
型號 | ET650-NF 氧化鋅、ITO、FTO激光刻蝕機 |
激光器 | 窄脈寬紅外納秒激光器，波長1064nm |
加工幅面 | 600*600mm/1200*600mm（可定制） |
聚焦光斑 | ≥20μm |
激光器頻率調節范圍 | 100K-500KHz |
刻蝕最小線寬 | ≥20 um（最大可以去除95%以上的氧化物鍍層） |
整機精度 | ±20μm |
最小線間距 | ≥20μm |
工作臺定位精度 | ±2um |
工作臺重復精度 | ±1um |
CCD自動定位精度 | ±2um |
刻蝕速度 | ＜4000mm/s |
設備尺寸 | 1650mmL×1500mmW×1750mmH |
設備重量 | 1800kg |
功率消耗 | ＜3000W |
可處理文件格式 | 標準CAD DXF文件 |
注：根據實驗室前期實驗性階段需要，武漢元祿光電針對性開發出了實驗室階段小型激光刻蝕機，適用于100*100mm以下導電玻璃激光刻蝕、劃線應用，歡迎前來咨詢了解。
